Panikujesz na myśl o rozplanowaniu elektryki w nowym domu, bo wydaje Ci się to labiryntem norm i kabli? Najprostszy schemat domowej instalacji elektrycznej to Twój bilet do spokoju i bezpieczeństwa. Zanim zatrudnisz elektryka, musisz wiedzieć, jak wygląda mapa, która ochroni Cię przed pożarem i kosztownymi poprawkami w 2026 roku. Pokażę Ci, jak to narysować krok po kroku, bez zbędnego lania wody.

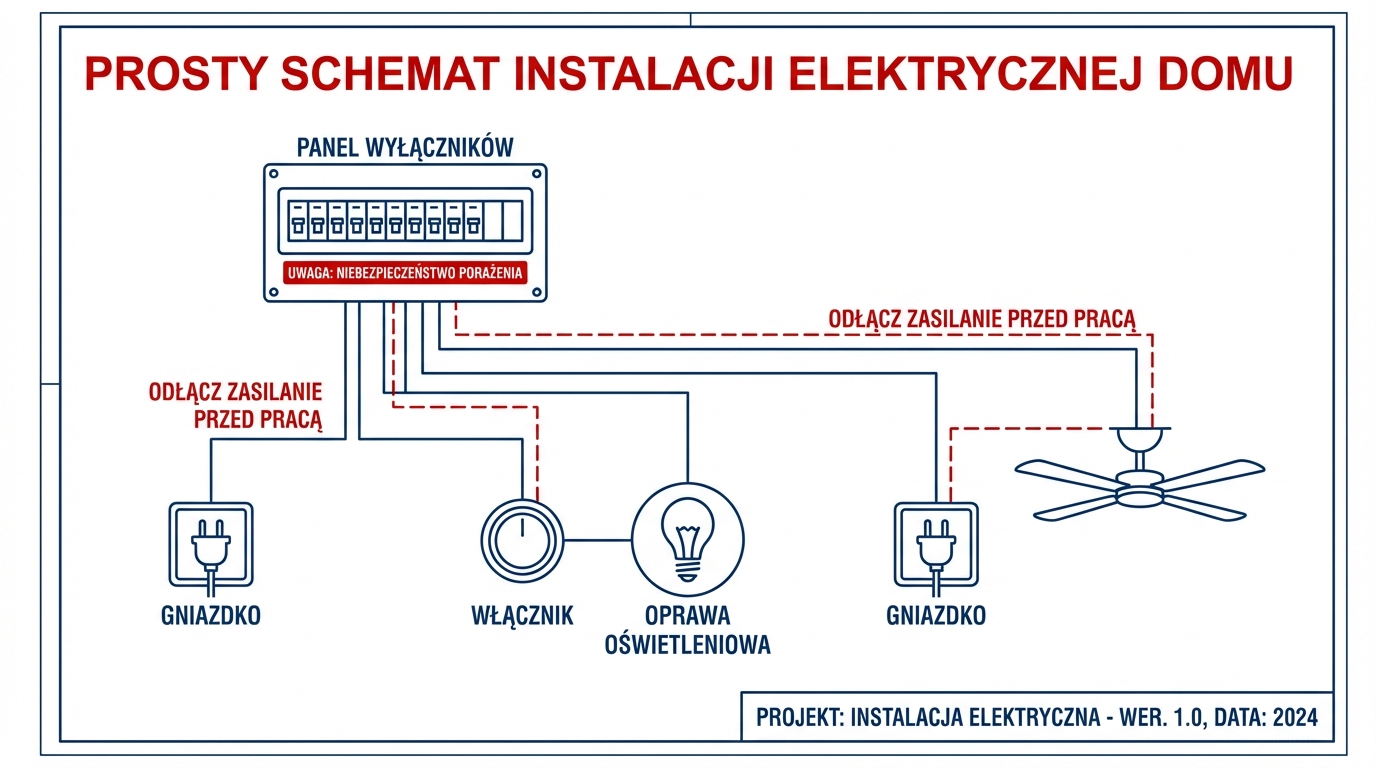

Czym jest najprostszy schemat domowej instalacji elektrycznej i dlaczego jest ważny?
Zanim zaczniesz planować rozmieszczenie gniazdek czy oświetlenia, musisz zrozumieć podstawy. Najprostszy układ elektryczny w domu to nie tylko rysunek z kreskami i symbolami – to dokument, który decyduje o bezpieczeństwie twojej rodziny na lata.
Dobrze zaprojektowany plan instalacji elektrycznej pozwala uniknąć kosztownych przeróbek i zapewnia, że wszystko działa zgodnie z przepisami. W 2026 roku normy techniczne są coraz bardziej rygorystyczne, a prosty, czytelny schemat to pierwszy krok do legalnej i bezpiecznej realizacji.
Definicja: Co to jest schemat instalacji elektrycznej i do czego służy?
Schemat instalacji elektrycznej w domu jednorodzinnym to techniczny rysunek przedstawiający szczegółowy układ przewodów, punktów odbioru energii, zabezpieczeń, rozdzielnic oraz połączeń elektrycznych w budynku(2). To mapa twojego systemu elektrycznego, która pokazuje, jak wszystko jest połączone.
Dokument ten służy przede wszystkim wykonawcom – elektryk wie dokładnie, gdzie poprowadzić kable i jakie zabezpieczenia zastosować. Dla ciebie jako inwestora to gwarancja, że instalacja będzie wykonana zgodnie z planem, a nie „na oko”.

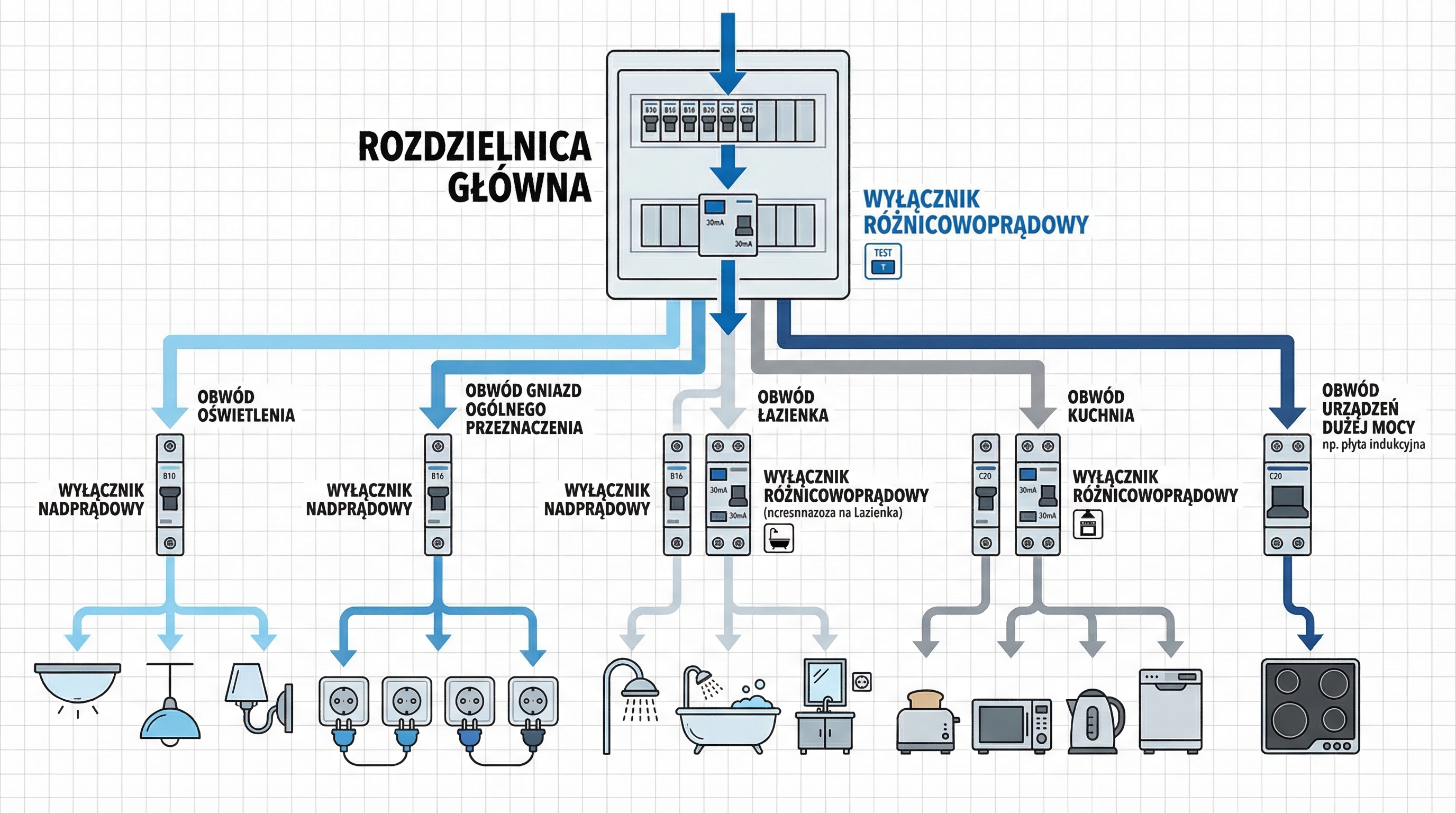

Najprostszy układ elektryczny zawsze zaczyna się od rozdzielnicy głównej i rozgałęzia się na poszczególne obwody. Każdy obwód zasila określoną grupę odbiorników, co ułatwia lokalizację awarii i zwiększa bezpieczeństwo.
Podstawowe elementy każdego schematu: rozdzielnica, obwody, zabezpieczenia
Każdy plan elektryczny, nawet ten najprostszy, musi zawierać kilka kluczowych komponentów. Bez nich instalacja nie spełni wymogów technicznych ani prawnych.
- Rozdzielnica główna – serce całego systemu. W 2026 roku typowa rozdzielnia w domu 120–200 m² powinna mieć co najmniej 3–4 rzędy modułowe, a najlepiej zapas na przyszłą rozbudowę(3). To tutaj montuje się wyłączniki nadprądowe, różnicowoprądowe i inne zabezpieczenia.
- Obwody wyodrębnione – zgodnie z przepisami, w instalacji elektrycznej w mieszkaniu należy stosować oddzielne obwody: oświetlenia, gniazd wtyczkowych ogólnego przeznaczenia, gniazd wtyczkowych w łazience, gniazd wtyczkowych do urządzeń odbiorczych w kuchni oraz obwody do odbiorników wymagających indywidualnego zabezpieczenia(1).
- Zabezpieczenia różnicowoprądowe – urządzenia RCD to obowiązkowy element każdej nowoczesnej instalacji. Wymagają ich przepisy, które nakazują stosowanie oddzielnego przewodu ochronnego i neutralnego w obwodach rozdzielczych i odbiorczych oraz urządzeń ochronnych różnicowoprądowych uzupełniających podstawową ochronę przeciwporażeniową(1).
- Przewody wymienialne – przewody elektryczne należy prowadzić w sposób umożliwiający ich wymianę bez potrzeby naruszania konstrukcji budynku(1). To oznacza prowadzenie ich w peszlach lub kanałach instalacyjnych, a nie bezpośrednio w tynku.
Warto znać podstawowe symbole, które pojawiają się na każdym schemacie elektrycznym. Norma PN-EN 60617 definiuje ich kształt i znaczenie.
| Symbol | Opis | Zastosowanie |
|---|---|---|
| ○ z krzyżykiem | oprawa oświetleniowa | punkty świetlne |
| □ z trzema wypustkami | gniazdo wtyczkowe | punkty zasilania |
| ▭ z literą Q | wyłącznik nadprądowy | zabezpieczenie obwodu |
| ▭ z $\Delta$ i I | wyłącznik różnicowoprądowy | ochrona przeciwporażeniowa |
| ⟷ z linią przerywaną | przewód 3-żyłowy | połączenia między elementami |
Dlaczego prosty schemat jest kluczowy dla bezpieczeństwa twojego domu?
Przejrzysty plan instalacji elektrycznej to nie fanaberia projektanta – to wymóg bezpieczeństwa. Skomplikowany, nieczytelny rysunek prowadzi do błędów wykonawczych, a te mogą skończyć się pożarem lub porażeniem prądem.
⚠️ OSTRZEŻENIE BEZPIECZEŃSTWA
instalacje elektryczne w budynkach powinny być wykonywane wyłącznie przez osoby z uprawnieniami SEP do 1 kV. Samodzielne prace bez kwalifikacji są nielegalne i grożą poważnymi konsekwencjami prawnymi oraz zagrożeniem życia.
Z mojego doświadczenia wynika, że inwestorzy, którzy oszczędzają na dobrej dokumentacji, najczęściej płacą podwójnie przy pierwszym większym remoncie lub — co gorsza — przy inspekcji bezpieczeństwa. Dobry schemat to oszczędność czasu i nerwów.
Prosty schemat pozwala elektrykowi szybko zlokalizować każdy element instalacji. W razie awarii wie, który obwód wyłączyć, gdzie szukać usterki i jakie parametry techniczne sprawdzić. To skraca czas naprawy i zmniejsza ryzyko błędnej diagnozy.
Dla ciebie jako mieszkańca czytelny plan oznacza możliwość bezpiecznej rozbudowy. Wiesz, które gniazdka są na którym obwodzie, gdzie możesz podłączyć dodatkowe urządzenie bez przeciążenia instalacji. To szczególnie ważne w erze smart home, gdzie liczba odbiorników rośnie z każdym rokiem.
Miej na uwadze też aspekt prawny – podczas odbioru instalacji inspektor może zażądać schematu. Brak dokumentacji technicznej może uniemożliwić uzyskanie pozwolenia na użytkowanie budynku. Prosty, zgodny z normami rysunek to twoja polisa ubezpieczeniowa na papierze.

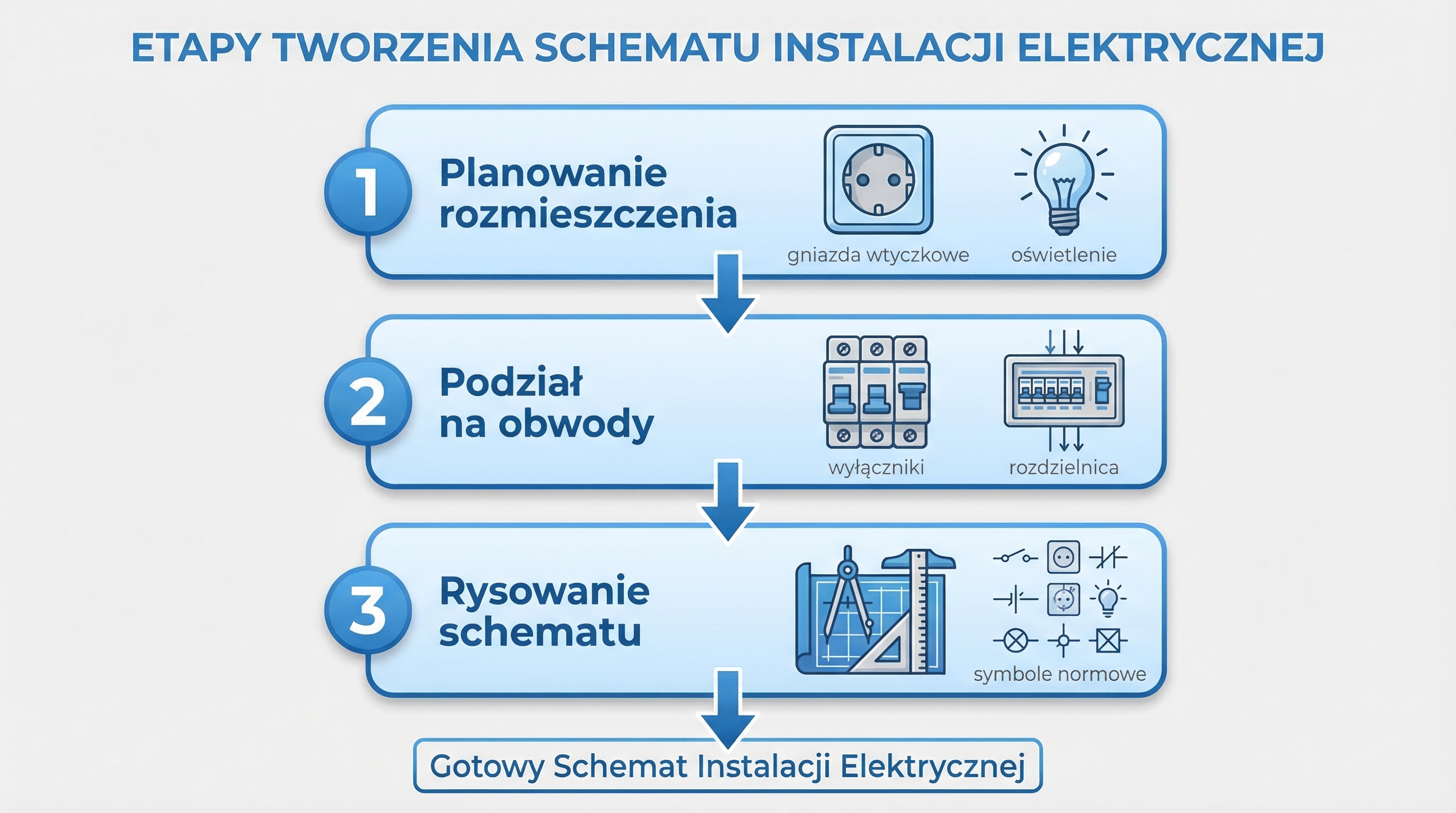

Jak stworzyć najprostszy schemat instalacji elektrycznej krok po kroku?
Zaprojektowanie domowej instalacji wymaga metodycznego podejścia. Nawet najprostszy schemat domowej instalacji elektrycznej musi być przemyślany, aby zapewnić komfort i bezpieczeństwo mieszkańcom. Przejście przez cały proces krok po kroku uchroni cię przed kosztownymi błędami i ułatwi pracę elektrykowi.
Etap 1: Planowanie rozmieszczenia gniazdek, oświetlenia i punktów odbioru
Rozpocznij od rzutu każdego pomieszczenia. Wyobraź sobie codzienne funkcjonowanie: gdzie postawisz telewizor, gdzie będzie blat roboczy w kuchni, a gdzie potrzebujesz ładować telefon przy łóżku. To na tym etapie decydujesz o liczbie i lokalizacji punktów elektrycznych. Prawidłowe rozmieszczenie gniazdek elektrycznych to podstawa wygody.
Kluczowe kroki podczas planowania przestrzennego:
- Wyznacz punkty oświetleniowe — zaplanuj oświetlenie główne (sufitowe) oraz strefowe (kinkiety, lampy nad blatem).
- Zlokalizuj gniazda wtyczkowe — zastosuj zasadę: minimum jedno podwójne gniazdo na każde 2–3 metry ściany w salonie czy sypialni.
- Uwzględnij urządzenia stałe — zaznacz miejsca podłączenia płyty indukcyjnej, piekarnika, lodówki, pralki czy pompy ciepła.
Projektując trasy kablowe, nie zapominaj o przyszłości. Przewody elektryczne należy prowadzić w sposób umożliwiający ich wymianę bez potrzeby naruszania konstrukcji budynku(1). Najlepiej układać je w rurkach instalacyjnych (peszlach) prowadzonych prostopadle i równolegle do krawędzi ścian, zachowując bezpieczne odległości od krawędzi okien i drzwi.
Etap 2: Podział na obwody i dobór odpowiednich zabezpieczeń
Gdy wiesz już, gdzie będą znajdować się punkty odbioru, musisz zgrupować je w niezależne tory zasilania. Zgodnie z wymaganiami technicznymi, w instalacji elektrycznej w mieszkaniu należy stosować wyodrębnione obwody: oświetlenia, gniazd wtyczkowych ogólnego przeznaczenia, gniazd wtyczkowych w łazience, gniazd wtyczkowych do urządzeń odbiorczych w kuchni oraz obwody do odbiorników wymagających indywidualnego zabezpieczenia(1). To jest właśnie podstawa tworzenia logicznych obwodów elektrycznych w domu.
Dla każdego z nich musisz dobrać odpowiednie przekroje przewodów i parametry wyłączników nadprądowych. Ważne jest także centralne miejsce zarządzania energią. W 2026 roku typowa rozdzielnia w domu o powierzchni 120–200 m² powinna mieć co najmniej 3–4 rzędy modułowe, a najlepiej przewidywać zapas na przyszłą rozbudowę o systemy inteligentnego domu czy fotowoltaikę(3).
Kwestia ochrony życia jest absolutnie priorytetowa. W instalacjach elektrycznych należy stosować oddzielny przewód ochronny i neutralny w obwodach rozdzielczych i odbiorczych oraz urządzenia ochronne różnicowoprądowe (RCD) uzupełniające podstawową ochronę przeciwporażeniową(1).
| Typ obwodu | Zalecany przewód | Zabezpieczenie (wyłącznik nadprądowy) |
|---|---|---|
| oświetlenie | 3 $\times$ 1,5 mm² | B10 A |
| gniazda ogólne | 3 $\times$ 2,5 mm² | B16 A |
| płyta indukcyjna (3-fazowa) | 5 $\times$ 2,5 mm² / 5 $\times$ 4 mm² | B16 A / B20 A |
Etap 3: Rysowanie schematu z użyciem symboli zgodnych z normą PN-EN 60617
Ostatnim krokiem jest przeniesienie twojej koncepcji na papier lub do programu komputerowego. Rysunek techniczny to dokument, który będzie służył wykonawcom. Schemat instalacji elektrycznej w domu jednorodzinnym to techniczny rysunek przedstawiający szczegółowy układ przewodów, punktów odbioru energii, zabezpieczeń, rozdzielnic oraz połączeń elektrycznych w budynku(2).
⚠️ Ostrzeżenie o bezpieczeństwie
choć samodzielne naszkicowanie koncepcji jest pomocne na etapie planowania, docelowy projekt budowlany i montaż muszą zostać zweryfikowane i wykonane przez osobę posiadającą ważne uprawnienia SEP w odpowiedniej kategorii. Błędy na etapie doboru zabezpieczeń mogą grozić pożarem lub porażeniem.
Wielokrotnie spotykałam się z sytuacją, że inwestorzy chcieli zaoszczędzić na projekcie, a potem elektrycy musieli pruć ściany, bo rysunek był niejednoznaczny. Nie traktuj tego jako formalności, tylko jako język, który musi być jasny dla wykonawcy, żeby później wszystko działało jak w zegarku.
Aby rysunek był czytelny dla fachowca, używaj standardowych oznaczeń graficznych. Norma PN-EN 60617 definiuje jednolite symbole dla całego kontynentu. Przykładowo, proste gniazdo wtyczkowe oznacza się jako półkole z wystającą kreską, a łącznik jednobiegunowy (włącznik światła) jako kółko z jedną skośną linią.
Rysując prosty schemat elektryczny, używaj różnych kolorów lub grubości linii do oznaczania odrębnych obwodów. Wyraźne odseparowanie zasilania oświetlenia od gniazd roboczych w kuchni czy zasilania pralki pozwoli instalatorowi bezbłędnie zinterpretować twoje zamiary i przygotować odpowiednie trasy kablowe.
Normy i przepisy dla domowej instalacji elektrycznej w 2026 roku
Tworząc najprostszy schemat domowej instalacji elektrycznej, nie możesz polegać wyłącznie na własnej intuicji. Projekt musi być zgodny z rygorystycznymi przepisami prawa budowlanego oraz normami technicznymi obowiązującymi w 2026 roku. Znajomość tych regulacji to podstawa bezpieczeństwa użytkowników i warunek konieczny do legalnego odbioru budynku. Oznacza to, że musisz znać obowiązujące normy instalacji elektrycznej 2026.
⚠️ stan prawny na 2026 rok. przepisy mogą ulec zmianie. w razie wątpliwości skonsultuj się z inżynierem elektrykiem posiadającym odpowiednie uprawnienia projektowe.

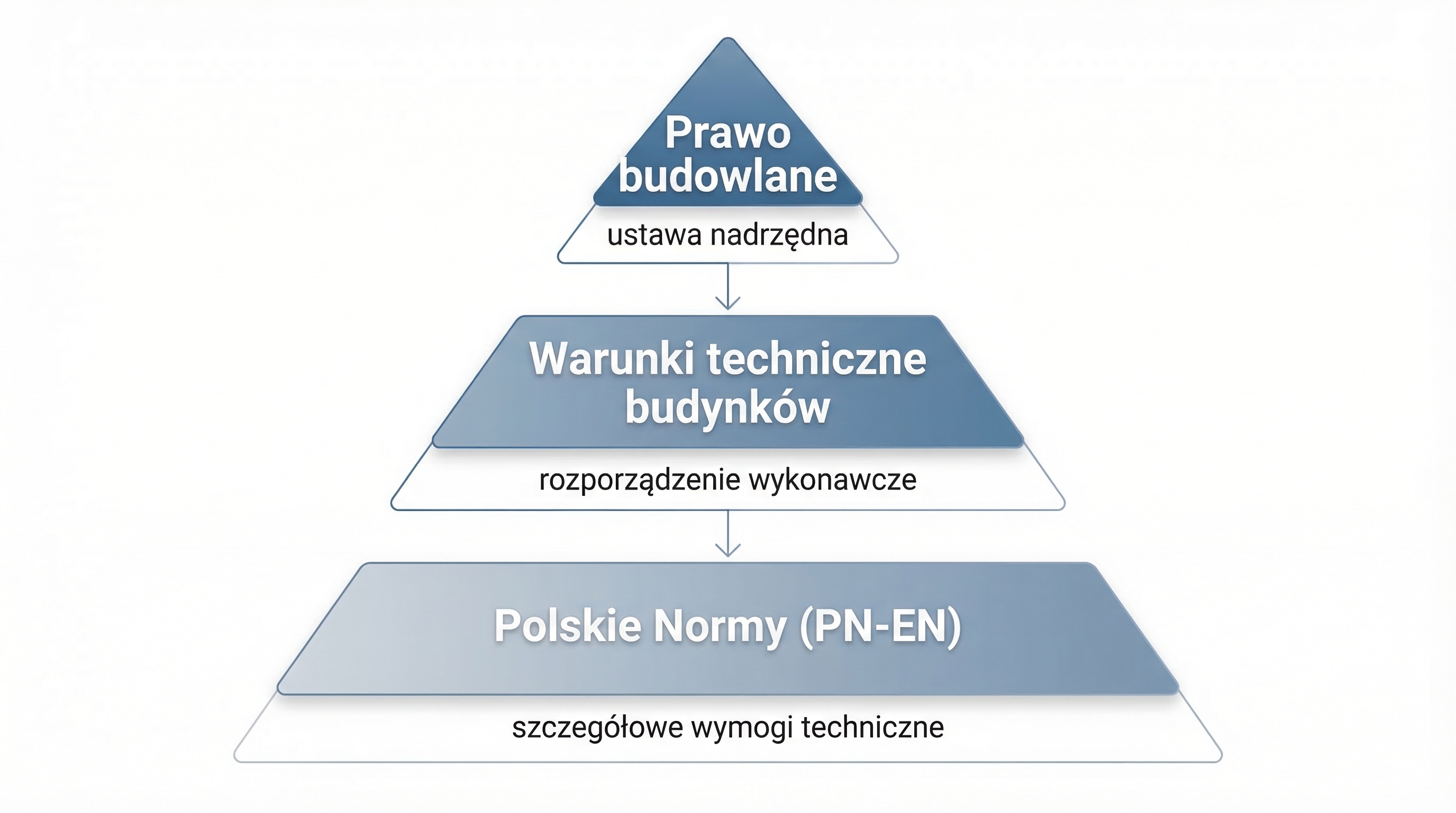

Warunki techniczne budynków – kluczowe paragrafy dotyczące instalacji elektrycznych
Głównym aktem prawnym regulującym wymagania dla budynków jest Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych. Zgodnie z jego wymogami, profesjonalny schemat instalacji elektrycznej w domu jednorodzinnym to techniczny rysunek przedstawiający szczegółowy układ przewodów, punktów odbioru energii, zabezpieczeń, rozdzielnic oraz połączeń elektrycznych w budynku(2). Musi on uwzględniać konkretne dyrektywy zawarte w dokumencie.
Kluczowe paragrafy rozporządzenia nakładają na inwestorów ścisłe obowiązki:
| Paragraf i punkt | Wymóg prawny | Znaczenie praktyczne |
|---|---|---|
| § 183 ust. 1 pkt 2-3 | w instalacjach elektrycznych należy stosować oddzielny przewód ochronny i neutralny w obwodach rozdzielczych i odbiorczych oraz urządzenia ochronne różnicowoprądowe uzupełniające podstawową ochronę przeciwporażeniową(1). | konieczność stosowania układu sieciowego TN-S z wyłącznikami RCD, chroniącymi przed porażeniem w przypadku uszkodzenia izolacji. |
| § 188 ust. 2 | w instalacji elektrycznej w mieszkaniu należy stosować wyodrębnione obwody: oświetlenia, gniazd wtyczkowych ogólnego przeznaczenia, gniazd wtyczkowych w łazience, gniazd wtyczkowych do urządzeń odbiorczych w kuchni oraz obwody do odbiorników wymagających indywidualnego zabezpieczenia(1). | brak możliwości zasilenia oświetlenia i gniazd z tego samego bezpiecznika. sprzęty o dużej mocy potrzebują dedykowanej linii zasilającej. |
| § 187 ust. 1 | przewody elektryczne należy prowadzić w sposób umożliwiający ich wymianę bez potrzeby naruszania konstrukcji budynku(1). | wymóg montażu kabli w rurkach elektroinstalacyjnych (peszlach) lub specjalnych kanałach ściennych i podłogowych. |
Polskie Normy (PN-EN) obowiązujące przy projektowaniu schematów
Obok przepisów ogólnych, instalacja musi spełniać rygorystyczne Polskie Normy, które są tłumaczeniem standardów europejskich (EN). To one definiują szczegółowe parametry techniczne materiałów oraz zasady ich doboru. Podstawowym dokumentem jest wieloczęściowa norma PN-HD 60364, określająca wymogi dla instalacji niskiego napięcia.
Najważniejsze normy, które musisz wziąć pod uwagę:
- PN-HD 60364-4-41 — reguluje wymagania dotyczące ochrony przeciwporażeniowej, wskazując czasy wyłączenia zasilania w przypadku wystąpienia awarii (zwarcia).
- PN-HD 60364-5-52 — określa zasady doboru przekrojów przewodów i ich obciążalności prądowej w zależności od sposobu ułożenia (w tynku, w powietrzu, w izolacji cieplnej).
- PN-HD 60364-7-701 — definiuje szczególne zasady bezpieczeństwa dla pomieszczeń wyposażonych w wannę lub prysznic, precyzyjnie dzieląc łazienkę na strefy ochronne (0, 1 i 2), w których obowiązują surowe zakazy montażu gniazd 230 V.
Miej na uwadze również odpowiedni dobór tablicy bezpiecznikowej. Z uwagi na rosnące nasycenie elektroniką, w 2026 roku typowa rozdzielnia w domu 120–200 m² powinna mieć co najmniej 3–4 rzędy modułowe, a najlepiej zapas na przyszłą rozbudowę(3).
Wymagane uprawnienia wykonawcy: SEP i inne niezbędne kwalifikacje
Nawet jeśli samodzielnie narysujesz wstępny plan, montaż instalacji nie jest zadaniem dla amatora. Polskie prawo budowlane jasno określa, kto może prowadzić prace elektryczne. Aby zapewnić bezpieczeństwo elektryczne w domu, musisz to uszanować.
Do wykonania nowej instalacji, jej pomiarów oraz podpisania protokołu odbiorczego niezbędne są Świadectwa Kwalifikacyjne wydawane przez Stowarzyszenie Elektryków Polskich (SEP) lub inną uprawnioną komisję egzaminacyjną. Podstawą jest świadectwo kwalifikacyjne w kategorii „E” (Eksploatacja) do 1 kV. Pozwala ono na wykonywanie prac montażowych. Jednak do przeprowadzenia odbioru, wykonania prób oraz wystawienia protokołu konieczne są uprawnienia w kategorii „D” (Dozór) do 1 kV, poszerzone o uprawnienia do prac kontrolno-pomiarowych.
Brak protokołu podpisanego przez elektryka z odpowiednimi uprawnieniami uniemożliwi ci odbiór budynku przez Powiatowy Inspektorat Nadzoru Budowlanego, a także może stanowić podstawę do odmowy wypłaty odszkodowania przez ubezpieczyciela w razie pożaru.
Najczęściej zadawane pytania (FAQ)
Jakie są minimalne wymagania dla instalacji elektrycznej w domu jednorodzinnym?
Minimalne wymagania wynikają z przepisów Warunków Technicznych. Instalacja musi mieć oddzielny przewód ochronny i neutralny oraz wyłączniki różnicowoprądowe RCD(1). Obowiązkowe są wyodrębnione obwody: oświetlenia, gniazd ogólnych, łazienkowych, kuchennych i dla odbiorników o dużej mocy(1). Przewody muszą być prowadzone w peszlach umożliwiających wymianę(1).
Ile obwodów powinna mieć typowa instalacja domowa?
Liczba obwodów zależy od metrażu i wyposażenia. Dla domu 120-200 m² to minimum 8-12 obwodów: 2-3 obwody oświetleniowe, 3-4 obwody gniazd ogólnych, osobne obwody dla kuchni, łazienki, pralki, płyty indukcyjnej i piekarnika. Rozdzielnica powinna mieć 3-4 rzędy modułowe z zapasem na rozbudowę(3).
Czy można samodzielnie wykonać instalację elektryczną bez uprawnień?
Nie, zgodnie z prawem budowlanym instalacje elektryczne muszą być wykonywane przez osoby z uprawnieniami SEP do 1 kV. Samodzielny montaż jest nielegalny, uniemożliwia odbiór budynku i stanowi zagrożenie pożarowe oraz porażeniowe. Protokół odbiorczy wymaga podpisu uprawnionego elektryka.
Jakie są najczęstsze błędy przy projektowaniu schematu instalacji?
Główne błędy to: zbyt mała liczba gniazd, brak wyodrębnionych obwodów dla kuchni i łazienki, pominięcie wyłączników RCD, niewłaściwy dobór przekrojów przewodów oraz prowadzenie kabli bezpośrednio w tynku zamiast w peszlach. Schemat musi być czytelnym rysunkiem technicznym z symbolami zgodnymi z normą PN-EN 60617(2).
