Instalacja elektryczna w podłodze a ogrzewanie podłogowe: przepisy, bezpieczeństwo i praktyczne wskazówki

Obawiasz się, że instalacja elektryczna w podłodze pokrzyżuje plany ogrzewania podłogowego? Nic bardziej mylnego! Instalacja elektryczna w podłodze a ogrzewanie podłogowe mogą być pomyślnie połączone, o ile znasz kluczowe przepisy (stan prawny na 2026 r.) i zasady bezpieczeństwa. Dowiedz się, jak uniknąć kosztownych błędów i zaplanować wszystko krok po kroku.

Podstawy prawne i przepisy: co mówią przepisy o instalacji elektrycznej w podłodze?

Gdy zagłębiasz się w temat „instalacja elektryczna w podłodze a ogrzewanie podłogowe”, szybko okazuje się, że największe problemy biorą się nie z samych kabli, ale z braku dobrego planu. Mam dla ciebie dobrą wiadomość: okablowanie w posadzce nie wyklucza nawet elektrycznego ogrzewania płaszczyznowego, pod warunkiem że wcześniej rozrysujesz cały układ i unikniesz kolizji w warstwach podłogi⁽²⁾.

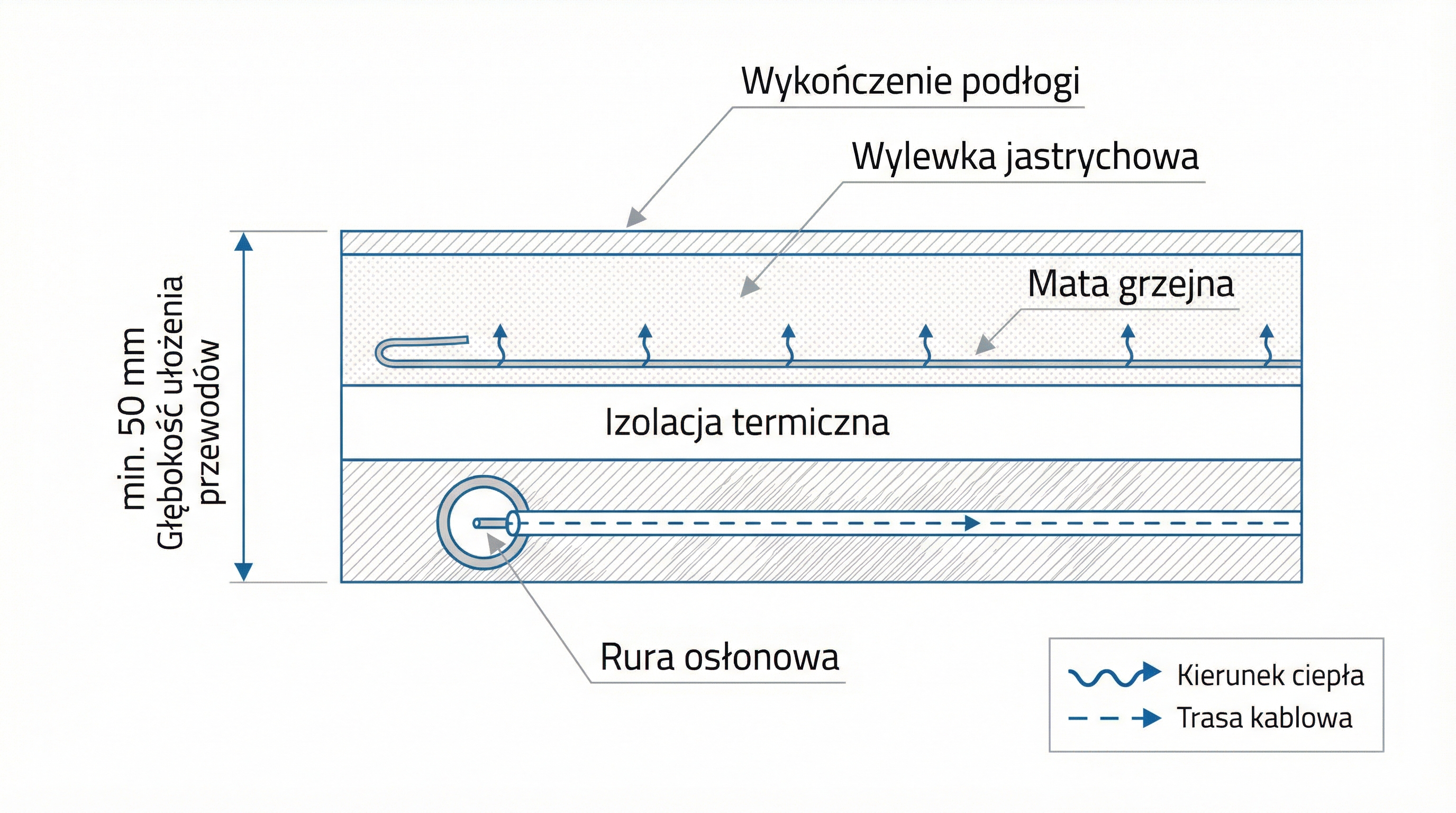

Głębokość układania kabli: minimalne 50 mm od powierzchni podłogi

W tym temacie nie ma co zgadywać. Zgodnie z Rozdziałem 8 dział IV rozporządzenia w sprawie warunków technicznych (Dz.U. 2022 poz. 1225), kable w podłodze powinny leżeć na głębokości nie mniejszej niż 50 mm od powierzchni podłogi⁽¹⁾.

W praktyce oznacza to jedno: zanim położysz ogrzewanie podłogowe, musisz dokładnie znać docelowe warstwy posadzki. Przy wodnej podłogówce dochodzi jeszcze grubsza izolacja i grubsza wylewka, która potrafi podnieść poziom podłogi o co najmniej kilka centymetrów⁽³⁾, więc wspomniane „50 mm” zaczyna mieć realne znaczenie w projekcie, a nie tylko na papierze.

Wymagania dotyczące możliwości wymiany przewodów bez naruszania konstrukcji

Jeśli przewód zabetonujesz „na wieki”, to w przypadku awarii poniesiesz wysokie koszty związane z koniecznością użycia młota udarowego. Dlatego, nawet gdy przepisy nie opisują każdej sytuacji wprost, warto zaprojektować instalację tak, by dało się ją serwisować bez demolki.

• Prowadź przewody w osłonie (np. rura, peszel, kanał) tam, gdzie realnie przewidujesz wymianę lub rozbudowę, na przykład w podejściach do wysp kuchennych.
• Trzymaj trasę w stałych strefach i dokumentuj ją zdjęciami przed zalaniem wylewki. Powiem ci z doświadczenia: po miesiącu nikt już nie pamięta, gdzie co było ukryte.
• Unikaj krzyżowania warstw: nie planuj przejść przewodów dokładnie tam, gdzie później wchodzi mata, folia albo rozdzielacz podłogówki. Da się to pogodzić, ale wymaga precyzyjnego rozplanowania na etapie projektu⁽²⁾.

Z mojego doświadczenia wynika, że ignorowanie dokumentacji fotograficznej tras kablowych przed wylaniem posadzki to jeden z najczęstszych, a zarazem najbardziej kosztownych błędów popełnianych przez inwestorów. Taki „drobiazg” potrafi kosztować sporo nerwów i pieniędzy w przyszłości, gdy trzeba zlokalizować usterkę.

Normy techniczne PN i PN-EN obowiązujące dla instalacji podłogowych

Rozporządzenie przedstawia ogólne zasady i wyznacza minimum, ale resztę dopina projekt i wykonanie, oparte o normy PN oraz PN-EN, które opisują metody doboru, ochrony i sprawdzania instalacji. Jeśli odbierasz dom, poproś o informację, na jakie normy powołuje się projektant i jakie pomiary wykonano po montażu.

Chcę ci jeszcze zwrócić uwagę na praktyczną rzecz, którą wielu pomija: efektywność podłogówki zależy od izolacji pod spodem. Dobrze dobrana izolacja ogranicza straty ciepła w dół, przyspiesza nagrzewanie posadzki i pomaga obniżyć koszty użytkowania⁽⁴⁾. To wpływa nie tylko na komfort, ale też na to, czy w warstwach podłogi nie będziesz musiał upychać kabli „bo inaczej się nie zmieści”. Pamiętaj, aby kable w podłodze pod ogrzewanie były odpowiednio zabezpieczone i rozplanowane.

Praktyczne aspekty montażu: jak zaplanować i wykonać instalację?

W praktyce, „instalacja elektryczna w podłodze a ogrzewanie podłogowe” to nie jest konflikt między dwiema ekipami. To raczej spore zadanie logistyczne: musisz tak ułożyć warstwy i trasy, żeby po wylewce nic się nie „gryzło” i dało się to bezpiecznie zasilić. Sama obecność kabli w podłodze nie wyklucza elektrycznego ogrzewania płaszczyznowego, na przykład folii grzewczych, o ile rozplanujesz pomieszczenia z wyprzedzeniem i unikniesz kolizji przebiegów⁽²⁾.

Kolejność prac: instalacja elektryczna przed ogrzewaniem podłogowym

Najczęściej wygrywa prosta zasada: najpierw to, co trudniej poprawić. Przewody w podłożu muszą spełnić wymaganie minimalnej głębokości, czyli co najmniej 50 mm od powierzchni podłogi⁽¹⁾, więc musisz znać docelową grubość warstw, zanim cokolwiek zalejesz.

Jeśli planujesz wodne ogrzewanie podłogowe, dochodzi jeszcze kwestia „miejsca” w przekroju: taka instalacja wymaga odpowiednio grubej izolacji pod całą powierzchnią oraz grubszej wylewki, która podnosi poziom podłogi o co najmniej kilka centymetrów⁽³⁾. To potrafi uratować głębokość dla kabli, ale też może utrudnić prowadzenie podejść tam, gdzie wcześniej miały iść „na styk”.

Rodzaje kanałów instalacyjnych i ich zastosowanie w różnych sytuacjach

W podłodze liczy się odporność mechaniczna, możliwość prowadzenia po łuku i to, czy trasę da się logicznie serwisować. Nie ma jednego „najlepszego” rozwiązania – dobierasz je do trasy i ryzyka uszkodzeń. Pamiętaj, że planowanie instalacji elektrycznej pod podłogą jest kluczowe.

Planowanie rozmieszczenia: unikanie kolizji z meblami i wyposażeniem

Kolizje biorą się zwykle stąd, że ktoś planuje ogrzewanie „na całej powierzchni”, a elektrykę „gdzie się zmieści”. Tymczasem sprawna izolacja podłoża ogranicza straty ciepła w dół, przyspiesza nagrzewanie posadzki i pomaga obniżyć koszty użytkowania⁽⁴⁾, więc, powiem ci, nie warto jej ciąć i łatać, bo trzeba było upchnąć przewód.

• Rozrysuj stałą zabudowę (szafy, kuchnia, wanna), zanim wyznaczysz strefy grzania i trasy przewodów.
• Ustal punkty sterowania, na przykład miejsce termostatu ogrzewania podłogowego, i prowadź do niego trasę najkrótszą, ale przewidywalną.
• Policz moc i obwody: elektryczne ogrzewanie podłogowe może pobierać 50 do 160 W na 1 m²⁽⁵⁾, więc czasem wygodniej jest rozbić je na kilka stref z osobnym sterowaniem.

Bezpieczeństwo i kompatybilność systemów: kluczowe zasady

Gdy łączysz instalację elektryczną w podłodze z podłogówką, najważniejsze pytanie brzmi: co się stanie, jeśli coś pójdzie nie tak, a ty masz już gotowe panele albo płytki? Dlatego bezpieczeństwo zaczyna się nie od rozdzielnicy, ale od warstw podłogi, doboru zabezpieczeń i rozsądnego planu tras. Dobrze rozrysowana instalacja elektryczna w podłodze nie wyklucza elektrycznego ogrzewania płaszczyznowego (na przykład folii grzewczych), ale oba systemy muszą być rozplanowane tak, aby się nie „przecinały” i nie kolidowały w tych samych strefach⁽²⁾.

Zabezpieczenia elektryczne: wyłączniki różnicowoprądowe i nadprądowe

Elektryczne ogrzewanie podłogowe to realne obciążenie instalacji. Typowo system pobiera 50 – 160 W na 1 m² ogrzewanej powierzchni⁽⁵⁾, więc przy większych pomieszczeniach nie licz, że „podepniesz pod byle co”.

Z punktu widzenia bezpieczeństwa kluczowe jest to, że taki system powinien mieć zarówno zabezpieczenie nadmiarowe (nadprądowe), jak i wyłącznik różnicowoprądowy⁽⁵⁾. W praktyce daje ci to ochronę przed skutkami zwarcia i przeciążenia oraz ogranicza ryzyko porażenia w razie uszkodzenia izolacji. To podstawa bezpieczeństwa instalacji elektrycznej w podłodze.

Wielokrotnie spotykałem się z bagatelizowaniem roli odpowiednich zabezpieczeń elektrycznych, szczególnie wyłączników różnicowoprądowych, w obwodach grzewczych. Pamiętaj, to nie jest tylko formalność – to twoje bezpieczeństwo! Dobrej jakości RCD może uratować życie w przypadku uszkodzenia izolacji, co w środowisku ukrytym w podłodze jest kluczowe.

Izolacja termiczna: zapobieganie stratom ciepła i przegrzewaniu kabli

Izolacja termiczna pod ogrzewaniem podłogowym nie jest dodatkiem „dla oszczędnych”. Jest kluczowa dla efektywności: ogranicza straty ciepła w dół, przyspiesza nagrzewanie posadzki i pomaga obniżyć koszty eksploatacji⁽⁴⁾. A im szybciej podłoga łapie temperaturę, tym mniej kuszące robi się podkręcanie nastaw „na siłę”.

Jeśli wybierasz wodną podłogówkę, przygotuj się na grubszy pakiet warstw. Taki montaż wymaga położenia odpowiednio grubej izolacji pod całą powierzchnią oraz wylania grubszej wylewki, co potrafi podnieść poziom podłogi o co najmniej kilka centymetrów⁽³⁾. To wpływa na wysokości progów, drzwi i… miejsce na przewody. Nie zapominaj o głębokości układania kabli pod podłogą.

Miej na uwadze też „twarde” wymaganie dla kabli w podłodze: powinny leżeć na głębokości nie mniejszej niż 50 mm od powierzchni podłogi⁽¹⁾. W praktyce oznacza to, że grzanie i elektryka muszą mieć swoje warstwy i nie powinny rywalizować o te same milimetry.

Materiały izolacyjne: wymagania dla pomieszczeń wilgotnych (łazienki)

W łazience dochodzi wilgoć i częste zmiany temperatury. Wybieraj materiały izolacyjne i system ogrzewania dopuszczone do pracy pod okładziną ceramiczną, a warstwy układaj tak, by nie tworzyć „kieszeni” na wodę przy przejściach instalacyjnych. Gdy planujesz dodatkowe punkty w podłodze (na przykład zasilanie stelaża WC czy pralki), rozrysuj je razem ze strefami grzania, żeby nie wracać do tematu po wylewce⁽²⁾.

• Sprawdź moc strefy grzewczej i policz ją na m², zanim dobierzesz obwód⁽⁵⁾.
• Upewnij się, że izolacja jest ciągła pod całym ogrzewaniem, bo to warunek sprawnej pracy systemu⁽⁴⁾.
• Zaplanuj wysokości warstw (izolacja + wylewka), szczególnie przy wodnej podłogówce, która „zjada” kilka centymetrów wysokości⁽³⁾.
• Zweryfikuj głębokość prowadzenia przewodów w odniesieniu do gotowej posadzki, nie do „stanu surowego”⁽¹⁾.

Najczęściej zadawane pytania (FAQ)

W temacie „instalacja elektryczna w podłodze a ogrzewanie podłogowe” wątpliwości wracają jak bumerang. Oto odpowiedzi na najczęstsze pytania, które, wiem to z doświadczenia, często słyszą projektanci i wykonawcy.

Czy instalacja elektryczna w podłodze może współistnieć z ogrzewaniem podłogowym?

Tak, może. Instalacja elektryczna w podłodze nie wyklucza montażu elektrycznego ogrzewania płaszczyznowego, na przykład folii grzewczych⁽²⁾. Kluczowe jest wcześniejsze, prawidłowe rozplanowanie pomieszczeń tak, aby oba systemy nie kolidowały w tych samych warstwach i strefach⁽²⁾. W praktyce oznacza to, że nie możesz „upychać” kabli tam, gdzie zaplanowałeś maty grzewcze, i odwrotnie. Miej na uwadze koszty instalacji elektrycznej w podłodze.

Jakie są minimalne odległości między kablami elektrycznymi a elementami grzewczymi?

W przepisach nie ma jednej, sztywnej liczby w milimetrach. Zamiast tego obowiązuje zasada: trasy nie mogą się krzyżować ani przebiegać w tej samej warstwie, jeśli może to prowadzić do przegrzewania kabli lub uszkodzenia izolacji. W praktyce stosuje się rozsunięcie o co najmniej kilka centymetrów, a najlepiej prowadzić przewody w osobnych warstwach, oddzielonych izolacją. Stosuj się do przepisów instalacji elektrycznej podłoga.

Pamiętaj też, że przy wodnej podłogówce dochodzi grubsza warstwa izolacyjna i grubsza wylewka, która podnosi poziom podłogi o co najmniej kilka centymetrów⁽³⁾. To daje więcej miejsca na rozdzielenie tras, ale wymaga dokładnego planu wysokości warstw.

Kto może wykonywać takie instalacje i jakie uprawnienia są wymagane?

Zgodnie z prawem budowlanym i przepisami technicznymi, instalacje elektryczne w budynkach powinny być wykonywane przez osoby z odpowiednimi uprawnieniami. W praktyce oznacza to konieczność zatrudnienia elektryka z uprawnieniami SEP (Stowarzyszenia Elektryków Polskich) do odpowiednich kategorii.

Dla ogrzewania elektrycznego podłogowego, które pobiera moc rzędu 50 – 160 W na 1 m²⁽⁵⁾, kluczowe jest też, aby system był zabezpieczony wyłącznikiem nadmiarowym i wyłącznikiem różnicowoprądowym⁽⁵⁾. Taki dobór i montaż zabezpieczeń musi wykonać osoba z kwalifikacjami.

Na koniec chcę dodać, że prawidłowa izolacja termiczna pod ogrzewaniem podłogowym jest kluczowa dla efektywności systemu ogrzewania podłogowego⁽⁴⁾. Zapobiega stratom ciepła w dół, co wpływa na szybkość nagrzewania posadzki i obniżenie kosztów eksploatacji⁽⁴⁾. Dlatego nawet najlepszy elektryk nie zastąpi dobrego planu warstw podłogi.

Źródła

1. https://isap.sejm.gov.pl/isap.nsf/download.xsp/WDU20220001225
2. https://www.termofol.pl/ogrzewanie/instalacja-elektryczna-w-podlodze-przepisy-ktore-musisz-znac
3. https://muratordom.pl/instalacje/ogrzewanie-podlogowe/ogrzewanie-podlogowe-co-naprawde-musisz-wiedziec-przed-instalacja-zeby-uniknac-pulapek-aa-sEh2-L1pK-3ZyA.html
4. https://budujemydom.pl/instalacje/ogrzewanie-podlogowe-i-grzejniki/aktualnosci/117060-wszystko-co-warto-wiedziec-o-elektrycznym-ogrzewaniu-podlogowym
5. https://www.fachowyelektryk.pl/technologie/elektryczne-ogrzewanie-podlogowe/345-elektryczne-ogrzewanie-podlogowe-pytania-czytelnikow.html
